Khoảng cách lắp bản lề tủ Eurogold tiêu chuẩn
Trong quy trình thi công tủ gỗ nội thất, việc xác định chính xác các thông số kích thước và khoảng cách lắp bản lề là công đoạn cốt lõi. Việc tính toán sai lệch dù chỉ vài milimet cũng có thể khiến cánh tủ bị vênh lệch, kẹt góc khi mở đóng, xệ cánh, hoặc làm suy giảm nghiêm trọng tuổi thọ của piston thủy lực giảm chấn.

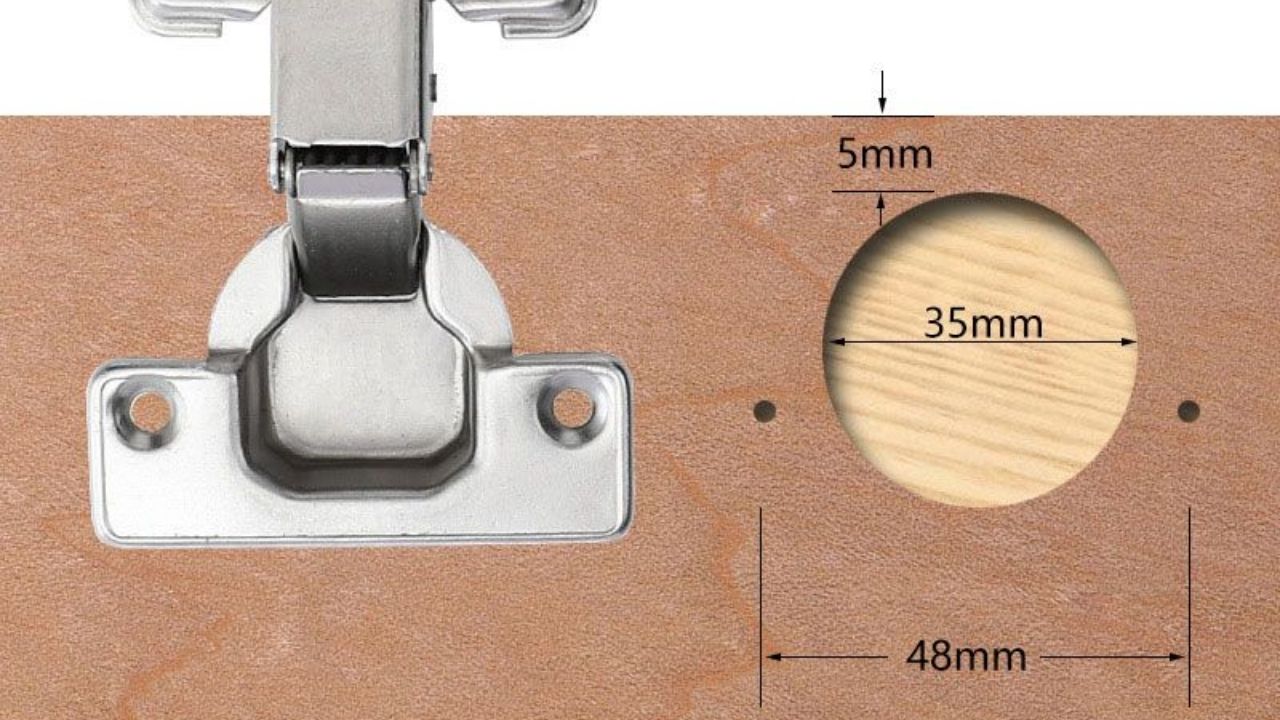

Thông số khoét lỗ chén bản lề Eurogold trên cánh tủ
Hầu hết các dòng bản lề bật giảm chấn hiện nay (bao gồm cả hệ sinh thái bản lề Eurogold thẳng A, cong vừa B, cong nhiều C) đều tuân theo một quy chuẩn khoét lỗ cốt lõi trên cánh tủ:
- Đường kính lỗ khoét (chén bản lề): Tiêu chuẩn bắt buộc là 35mm. Đây là mũi khoét tiêu chuẩn cho mọi dòng tủ bếp, tủ áo gia đình.
- Độ sâu lỗ khoét tiêu chuẩn: Từ 11.5mm đến 12.0mm. Biên độ độ sâu này vừa khít để giấu trọn chén bản lề Eurogold mà không làm ảnh hưởng hay làm lồi bề mặt tấm ván đối diện (áp dụng hoàn hảo cho ván công nghiệp dày từ 17mm – 18mm).
- Khoảng cách biên độ lọt hộc (K): Là khoảng cách tính từ mép ngoài cùng của cánh tủ đến cạnh của hố khoét tròn, dao động từ 3mm đến 5mm (Khoảng cách lý tưởng thường được các thợ mộc lựa chọn là K = 4mm).
- Mẹo tính nhanh: Khi chọn biên độ lọt hộc K = 4mm, vị trí tâm điểm để đặt mũi khoan khoét lỗ 35mm sẽ cách cạnh bên của cánh tủ một khoảng cố định chính xác là 21.5mm (bằng bán kính hố khoét 17.5mm + K).
Khoảng cách định vị bản lề Eurogold theo chiều dọc cánh tủ
Khoảng cách định vị bản lề dọc quyết định sự cân bằng trọng lực, giúp cánh tủ ổn định và không bị vặn xoắn theo thời gian:
- Khoảng cách từ mép đỉnh/mép đáy đến bản lề: Vị trí tâm bản lề trên cùng và bản lề dưới cùng phải cách mép trên và mép dưới của cánh tủ một khoảng từ 100mm đến 120mm.
- Khoảng cách giữa các bản lề trung gian: Đối với các hệ tủ cao cần nhiều hơn 2 bản lề, khoảng cách giữa các bản lề trung gian phải được chia đều nhau để phân bổ tải trọng cơ học đồng đều lên vách tủ gỗ.
Quy chuẩn số lượng bản lề tủ Eurogold dựa trên chiều cao và trọng lượng cánh tủ
Một trong những sai lầm phổ biến nhất khiến hệ tủ bị xệ cực nhanh là lắp thiếu số lượng bản lề cho cánh tủ lớn nhằm tiết kiệm chi phí. Bạn cần tuân thủ nghiêm ngặt bảng quy đổi kỹ thuật dưới đây:
| Chiều cao cánh tủ (mm) | Trọng lượng cánh tối đa (kg) | Số lượng bản lề tối thiểu / 1 cánh | Vị trí ứng dụng thực tế |
| Dưới 900 mm | Dưới 5 kg | 2 Bản lề | Tủ bếp trên, hộc tủ bếp dưới, tủ giày nhỏ |
| 900 – 1600 mm | 5 – 10 kg | 3 Bản lề | Tủ lavabo lớn, tủ trang trí, tủ hồ sơ văn phòng |
| 1600 – 2000 mm | 10 – 15 kg | 4 Bản lề | Tủ quần áo phòng ngủ (kích thước tiêu chuẩn) |
| 2000 – 2400 mm | 15 – 22 kg | 5 Bản lề | Tủ áo kịch trần, cánh tủ gỗ tự nhiên dày đặc |
Biên độ điều chỉnh linh hoạt trên bản lề giảm chấn tủ Eurogold
Thiết kế cơ khí thông minh của bản lề bật Eurogold tích hợp hệ thống ốc vít điều chỉnh rất linh hoạt, giúp bạn dễ dàng căn chỉnh sửa lỗi xệ cánh, lệch cánh ngay tại nhà:
- Điều chỉnh chiều ngang (Trái – Phải): Biên độ dịch chuyển từ -2mm đến +2mm bằng cách vặn con ốc nằm ngang phía trước chén bản lề.
- Điều chỉnh chiều sâu (Trong – Ngoài): Biên độ dịch chuyển lên tới 3mm, giúp xử lý triệt để hiện tượng cánh tủ bị vênh, không phẳng mặt so với thùng tủ bằng cách nới/siết con ốc ở đuôi thân bản lề.
- Điều chỉnh chiều cao (Lên – Xuống): Biên độ từ -2mm đến +2mm thông qua các lỗ vít hình ô-van trên phần đế bản lề bám vào thành vách tủ gỗ.
Xem thêm bài viết: Bản Lề Giảm Chấn Eurogold – Giải Pháp Đóng Mở Êm Ái Cho Nội Thất Hiện Đại
