Hướng Dẫn Lắp Ray Bi 3 Tầng Eurogold Chuẩn Kỹ Thuật Cho Ngăn Kéo Mượt Mà

Khi thi công các hệ thống tủ nội thất như tủ bếp, tủ quần áo hay bàn làm việc, công đoạn lắp đặt phụ kiện sườn quyết định trực tiếp đến độ thẩm mỹ và tuổi thọ của toàn bộ cốt gỗ. Trong số các dòng thanh trượt sườn trên thị trường hiện nay, thương hiệu Eurogold luôn là sự lựa chọn số một của giới thợ mộc nhờ phôi thép cán nguội dày dặn và dải ổ bi chuyển động vô cùng êm ái.

Tuy nhiên, nếu không nắm chắc các thông số trừ hao ván gỗ và quy trình định vị dấu vít, hệ thống hộc kéo rất dễ rơi vào tình trạng kẹt rít, lỏng lẻo hoặc méo lệch mặt cánh. Bài viết này, EurogoldStore.vn sẽ chia sẻ cẩm nang chi tiết từ thợ cả về cách hướng dẫn lắp ray bi 3 tầng Eurogold chuẩn xác nhất, giúp các bác chủ xưởng tối ưu hóa thời gian sản xuất và các gia chủ có thể tự tay DIY tại nhà thành công 100%!

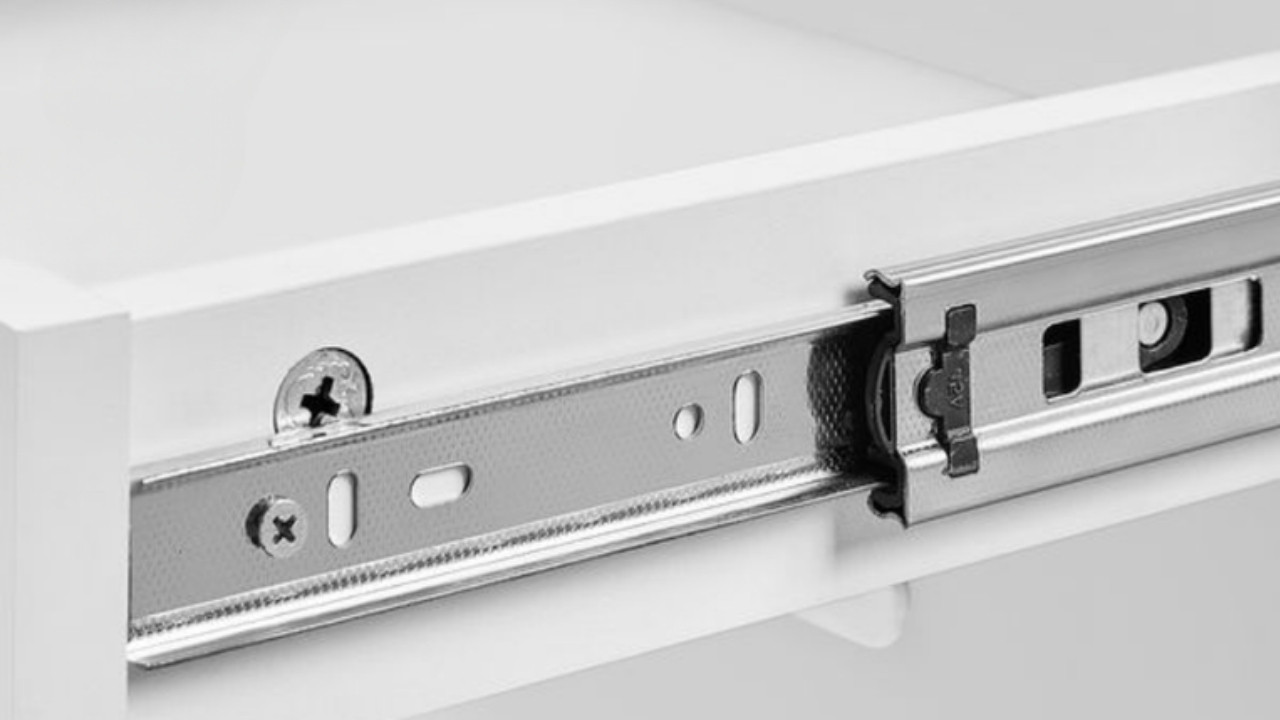

Các thông số kích thước cốt lõi cần tính toán trước khi tiến hành lắp ray bi 3 tầng Eurogold

Trước khi cầm máy bắn vít, việc đo đạc bóc tách khối lượng gỗ và kiểm tra thông số trừ hao là bước “sống còn” quyết định hộc kéo có vận hành được hay không. Dòng thanh trượt sườn tiêu chuẩn của Eurogold yêu cầu độ chính xác cơ khí cao:

• Khoảng trống hai bên sườn hộc kéo (Thông số quan trọng nhất): Một thanh ray bi 3 tầng Eurogold tiêu chuẩn có độ dày bản sườn là 12.7mm (xấp xỉ 13mm). Do đó, khi đóng thùng tủ và làm hộc kéo gỗ, tổng khoảng hở chiều ngang giữa mạn sườn hộc và vách thùng tủ bắt buộc phải chừa ra từ 25mm đến 26mm (tức là mỗi bên hông trống đều 12.5mm – 13mm). Nếu chừa hẹp hơn 25mm, ray sẽ bị bó cứng gây kẹt rãnh bi; nếu chừa rộng hơn 26mm, vít bắt sườn sẽ bị lỏng, hộc tủ bị rơ lắc cực kỳ nguy hiểm.
• Chiều sâu lòng thùng tủ tương thích: Chiều sâu của hộc kéo gỗ phải bằng hoặc lớn hơn một chút so với chiều dài của thanh ray trượt. Eurogold cung cấp đầy đủ các quy cách từ 250mm, 300mm, 350mm, 400mm, 450mm đến 500mm. Bạn cần lựa chọn mã kích thước ray phù hợp với độ sâu lòng tủ để khi đóng cánh lại không bị lộ phụ kiện ra ngoài.

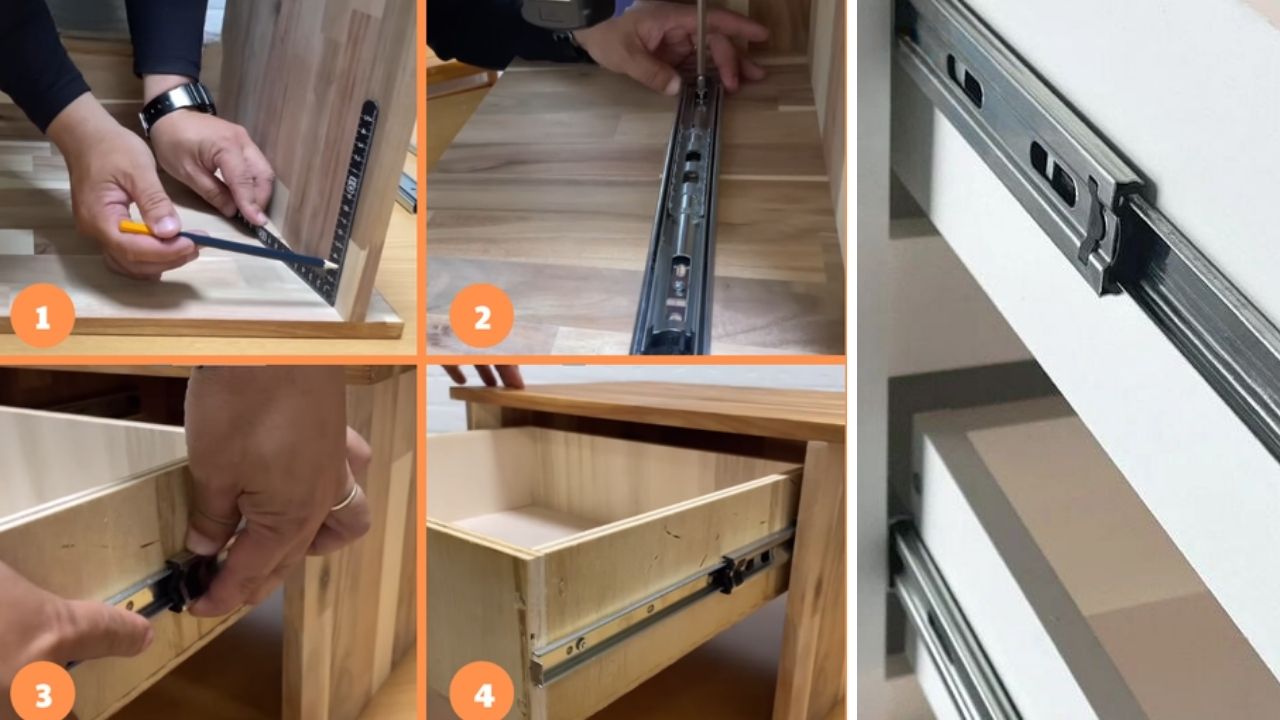

Quy trình các bước thực hiện lắp ráp thanh ray bi 3 tầng Eurogold lên hệ hộc tủ gỗ

Để quá trình lắp đặt diễn ra nhanh chóng, chuẩn phom dáng và không phải tháo ra đóng lại nhiều lần, các bác thợ hãy tuân thủ nghiêm ngặt theo quy trình 4 bước tiêu chuẩn dưới đây:

Bước 1: Tách rời các phân đoạn của bộ thanh trượt

Một bộ ray bi khi xuất hộp sẽ lồng khít hoàn toàn vào nhau. Để thao tác bắt vít, bạn cần tháo rời phần thanh nhỏ trong cùng (thanh bắt vào hộc kéo) ra khỏi hệ thanh lớn (2 tầng còn lại bắt vào vách tủ):

• Kéo mở toàn phần thanh ray ra hết biên độ tối đa.
• Nhìn vào mặt sau ở phần đuôi thanh ray, bạn sẽ thấy một chiếc lẫy nhựa màu đen nhỏ nhắn.
• Dùng ngón tay ấn xuống (hoặc gạt ngược lên tùy theo sườn trái hay sườn phải) và đồng thời rút mạnh thanh nhỏ trong cùng ra ngoài. Lúc này bộ ray đã được tách đôi hoàn hảo.

Bước 2: Bắt cố định thanh nhỏ vào hai bên mạn sườn hộc ngăn kéo

• Đặt hộc ngăn kéo gỗ nằm ngửa hoặc nằm nghiêng trên một mặt phẳng phẳng đều.
• Áp thanh nhỏ vừa tháo vào chính giữa sườn hộc kéo (hoặc sát mép đáy tùy thuộc vào ý đồ thiết kế của bản vẽ nội thất).
• Bí quyết thợ già: Đầu mũi của thanh ray bắt buộc phải lùi vào từ 1mm – 2mm so với mép trước của mặt gỗ sườn hộc kéo. Điều này đảm bảo khi chu trình đóng tủ hoàn tất, mặt cánh hộc kéo sẽ khép khít chặt vào thùng tủ, không bị hở khe hay lồi ra ngoài.
• Bắn tối thiểu 3 con vít dọc theo các lỗ định vị sườn để cố định thanh ray chắc chắn. Làm tương tự với mạn sườn đối diện.

Bước 3: Đo đạc lấy dấu và định vị phần thanh lớn vào vách thùng tủ

• Xác định cao độ (độ cao vị trí đặt ngăn kéo) bên trong lòng thùng vách tủ.
• Dùng thước đo và dùng bút chì vạch một đường thẳng ngang song song trên vách thùng tủ. Lưu ý bắt buộc: Hãy dùng thước nivo (thước cân mực nước) hoặc máy bắn laser để đảm bảo đường vạch thẳng tắp, không bị dốc đầu hay dốc đuôi. Nếu đường thẳng này bị nghiêng, hộc kéo sẽ tự động trôi tuột ra ngoài hoặc bị kẹt rít.
• Đặt phần thanh lớn (hệ 2 tầng còn lại của ray) vào đúng đường vạch dấu. Đầu ngoài của thanh ray cũng lùi vào khoảng 2mm so với mép ngoài thùng tủ.
• Tiến hành bắn vít vào các lỗ hình hạt đậu trước. Các lỗ hạt đậu này đóng vai trò linh hoạt, cho phép bạn tăng giảm, xê dịch thanh ray lên xuống hoặc ra vào một chút nếu lỡ tay bắn lệch. Sau khi cân chỉnh chuẩn xác tuyệt đối mới tiến hành bắn chết vít vào các lỗ tròn cố định.

Bước 4: Sập khớp kết nối hệ thống hộc ngăn kéo và kiểm tra vận hành

• Nhấc bổng hộc kéo gỗ lên, căn chỉnh sao cho hai thanh nhỏ ở sườn hộc kéo ngậm đúng vào hai rãnh chạy bi của phần thanh lớn nằm trên vách thùng tủ.
• Đẩy nhẹ nhàng hộc kéo tịnh tiến lùi sâu vào bên trong. Ở lần đẩy đầu tiên, bạn sẽ nghe một tiếng “tạch” nhẹ – đây là tín hiệu lẫy nhựa an toàn tự động khóa sập lại, kết nối hai phần ray trượt đồng nhất với nhau.
• Co kéo thử liên tục từ 3 – 5 lần để kiểm tra độ trơn tru của ổ bi, nếu tủ trượt lướt mượt mà, phẳng đều mặt cánh là bạn đã hoàn thành xuất sắc.

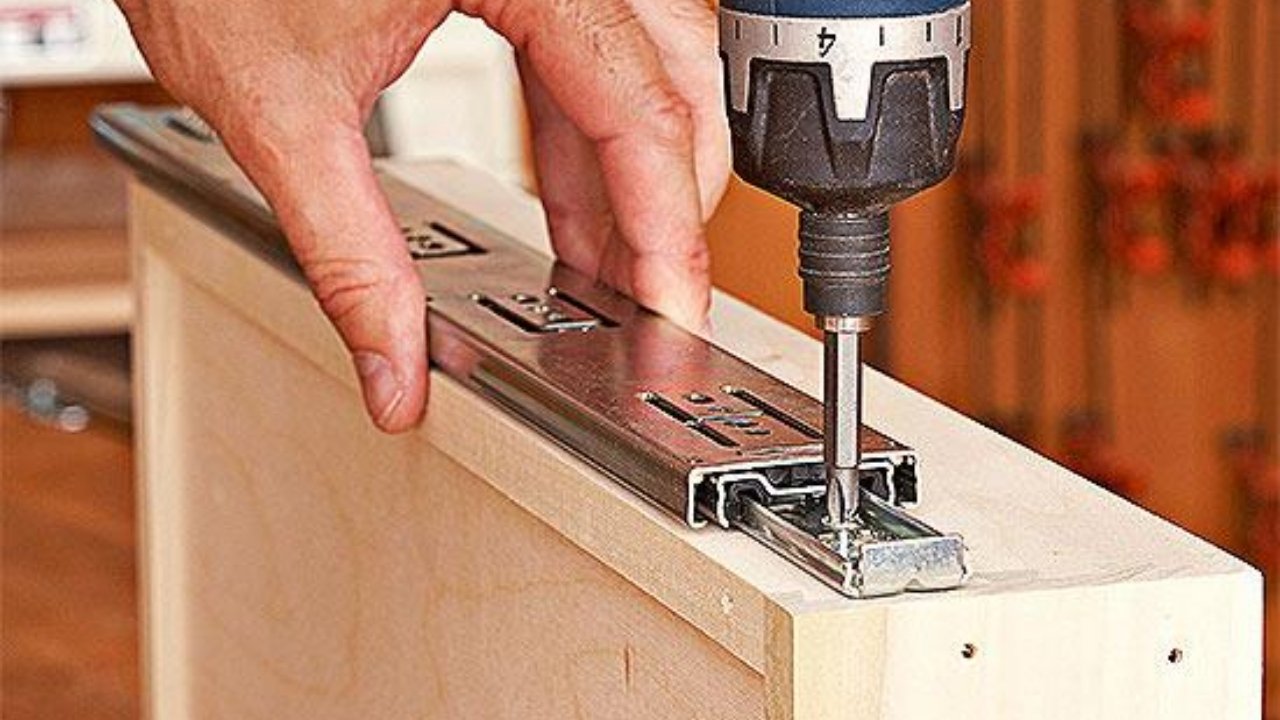

Cẩm nang xử lý nhanh các sự cố kỹ thuật thường gặp khi thực hiện lắp đặt ray bi 3 tầng Eurogold

Trong quá trình thi công thực tế tại xưởng mộc hoặc tự lắp ráp tại nhà, không ít trường hợp gặp phải các lỗi cơ học dẫn đến trải nghiệm sử dụng không ưng ý. Bạn có thể tự bắt bệnh và sửa lỗi nhanh theo bảng hướng dẫn sau:

• Hiện tượng ngăn kéo đẩy vào rất nặng, bị bó cứng ở giữa hành trình:
  • Nguyên nhân: Khoảng trống 2 bên hông sườn bị thiếu hụt (nhỏ hơn 25mm), dẫn đến việc hộc gỗ quá to ép chặt vào rãnh chạy bi, làm các hạt bi thép không thể lăn tự do.
  • Cách khắc phục: Tháo rời hộc kéo ra bằng lẫy nhựa, dùng máy bào bào bớt một chút gỗ ở hai bên mạn sườn hộc kéo rồi lắp ráp lại từ đầu.
• Ngăn kéo đóng mở lỏng lẻo, hộc tủ bị lắc lư qua hai bên:
  • Nguyên nhân: Khoảng trống 2 bên sườn chừa quá rộng (lớn her 26mm), thanh nhỏ và thanh lớn không bám khít được vào nhau khiến dải ổ bi bị rơ.
  • Cách khắc phục: Chêm thêm một miếng ván lạng mỏng hoặc long đen đệm vào giữa vách thùng tủ và thanh ray lớn để thu hẹp khoảng hở về đúng tiêu chuẩn 13mm mỗi bên.
• Mặt cánh hộc tủ bị vênh lệch, đóng không khít sát sườn:
  • Nguyên nhân: Hai thanh ray lớn bắt trên vách thùng tủ bị bắn lệch độ cao (bên cao bên thấp) hoặc bị chéo đầu lùi đầu tiến.
  • Cách khắc phục: Nới lỏng các vít ở vị trí lỗ hình hạt đậu, dùng thước nivo cân chỉnh lại cho hai thanh ray nằm trên một mặt phẳng song song tuyệt đối rồi siết chặt vít cố định lỗ tròn.

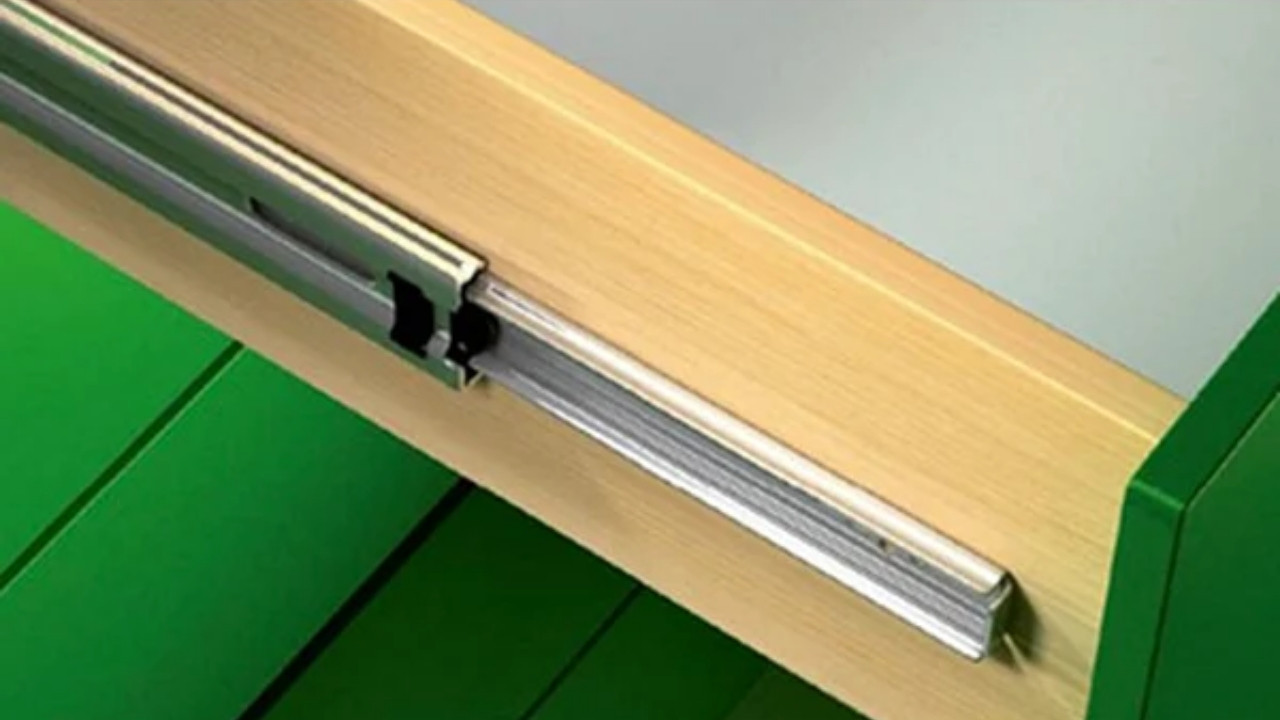

Bí quyết bảo dưỡng giúp hệ thống ray bi 3 tầng Eurogold tủ gỗ vận hành êm ái dài lâu

Của bền tại người, dù dòng ray bi ngăn kéo Eurogold có độ bền bỉ cơ học cực cao, nhưng trong môi trường nhà bếp hay phòng ngủ hằng ngày, phụ kiện rất dễ bị bám dính bụi bẩn:

• Vệ sinh định kỳ bằng lẫy tháo nhanh: Định kỳ từ 3 – 6 tháng, gia chủ nên dùng tay ấn nhẹ vào lẫy nhựa đen ở cuối hộc tủ để nhấc hẳn hộc kéo ra ngoài. Sử dụng máy hút bụi hoặc khăn khô lau sạch bụi vải, mùn cưa bám dính dọc theo các rãnh chạy bi. Bụi bẩn tích tụ lâu ngày chính là nguyên nhân làm mỡ bôi trơn bị khô kẹt và gây mòn hạt bi.
• Không chứa đồ vượt quá tải trọng công bố: Dòng ray bi 3 tầng Eurogold chịu tải tốt từ 25kg đến 30kg. Bạn nên phân bổ đồ đạc hợp lý, tránh dồn quá nhiều vật dụng bằng gang, đá, hoặc tài liệu nặng vượt mức cho phép vào một ngăn kéo đơn lẻ, điều này sẽ làm bửa vách lá thép và sập xệ phom dáng liên kết của hộc tủ.

Địa chỉ phân phối ray bi 3 tầng Eurogold chính hãng, giá rẻ tại TPHCM

Việc nắm lòng quy trình lắp ráp chuẩn kỹ thuật là điều kiện cần, nhưng chọn mua được nguồn hàng phôi thép cán nguội dày dặn chuẩn hãng mới là điều kiện đủ để hệ tủ của gia đình bạn vận hành ổn định từ 10 – 15 năm. Để tránh tình trạng mua phải các dòng sản phẩm giả, hàng nhái mỏng nhẹ dập logo lậu trôi nổi trên thị trường (loại hàng kém chất lượng này rất dễ bị bửa vách sườn và rụng toàn bộ ổ bi sau vài tháng sử dụng), quý khách hàng hãy đặt trọn niềm tin vào EurogoldStore.vn.

EurogoldStore tự hào là đại lý ủy quyền chiến lược chuyên cung cấp các phụ kiện Eurogold chính hãng tại TPHCM và khu vực miền Nam.

Những đặc quyền và ưu đãi độc quyền khi mua sắm tại EurogoldStore.vn:

• Cam kết chuẩn chính hãng 100%: Toàn bộ sản phẩm xuất kho đều nguyên đai nguyên kiện, nguyên hộp đi kèm tem cào chống hàng giả và hệ thống kích hoạt bảo hành điện tử chính hãng minh bạch từ nhà sản xuất Eurogold.
• Chính sách chiết khấu tại kho cực tốt: Giảm ngay 35% theo bảng giá niêm yết của hãng cho tất cả khách hàng tiêu dùng lẻ mua hoàn thiện nội thất nhà ở. Đối với các bác thợ mộc, chủ xưởng sản xuất nội thất và nhà thầu công trình, chúng tôi luôn áp dụng chính sách giá sỉ thương mại sâu cực kỳ hấp dẫn khi đặt hàng số lượng lớn.
• Hỗ trợ tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên giàu kinh nghiệm luôn sẵn sàng hướng dẫn trực tiếp các bác bóc tách thông số trừ ván, lựa chọn quy cách chiều dài (từ 250mm – 500mm) và chất liệu (thép mạ kẽm hay inox 304) hoàn toàn miễn phí qua Hotline/Zalo.
• Dịch vụ giao hàng siêu tốc: Hỗ trợ giao hàng hỏa tốc ngay trong ngày tại nội thành TPHCM và gửi chành xe nhanh chóng đi các tỉnh thành lân cận để kịp tiến độ lắp ráp và bàn giao công trình của xưởng.

Nếu xưởng của bạn đang chuẩn bị vật tư thi công ngăn kéo cho công trình hoặc bạn có nhu cầu thay thế, nâng cấp phụ kiện tủ tại nhà, hãy gọi điện hoặc nhắn tin qua Zalo 0946 28 7788 với EurogoldStore ngay hôm nay để nhận được sự hỗ trợ chuyên nghiệp và bảng báo giá chiết khấu ưu đãi tốt nhất thị trường!

Xem thêm: Ray Bi 3 Tầng Eurogold – Giải Pháp Trượt Quốc Dân Bền Bỉ Cho Mọi Hệ Tủ Gỗ
